Schrägdrehmaschine

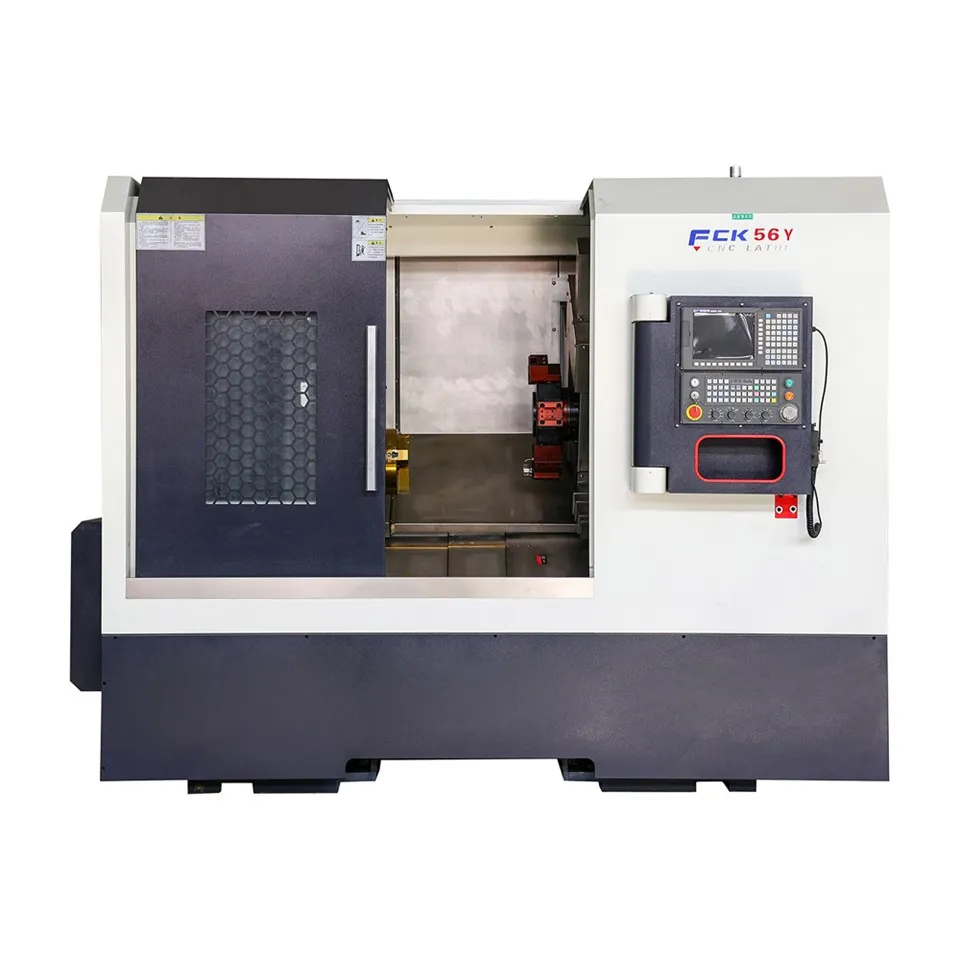

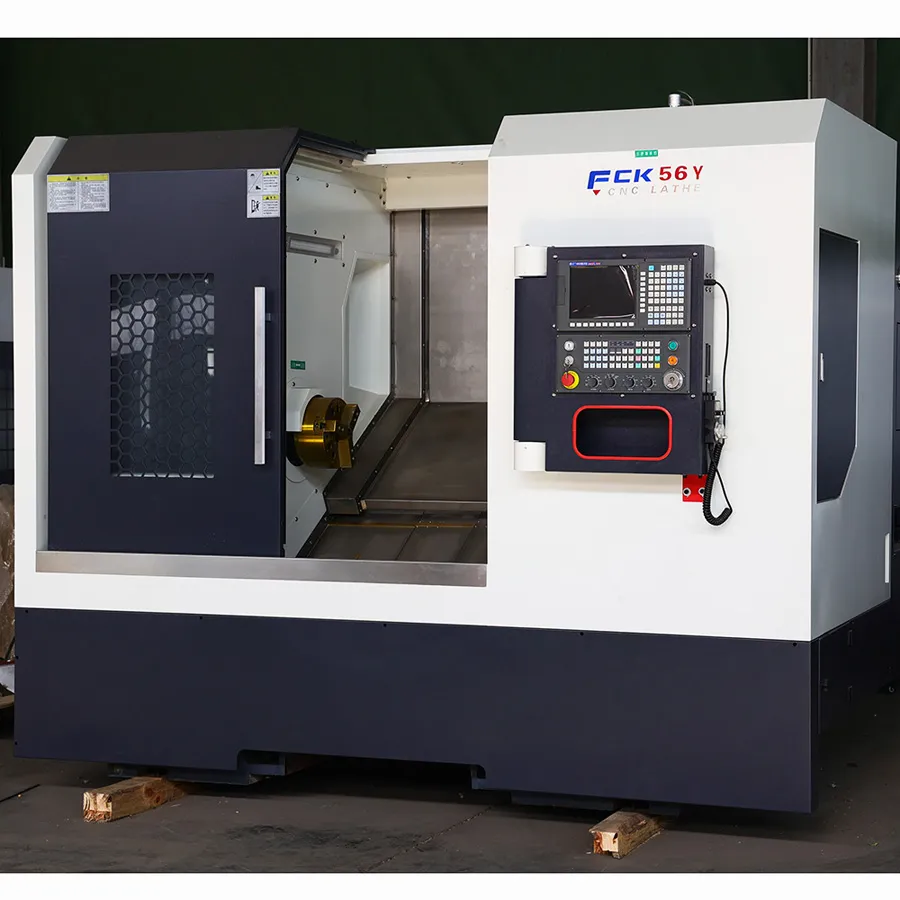

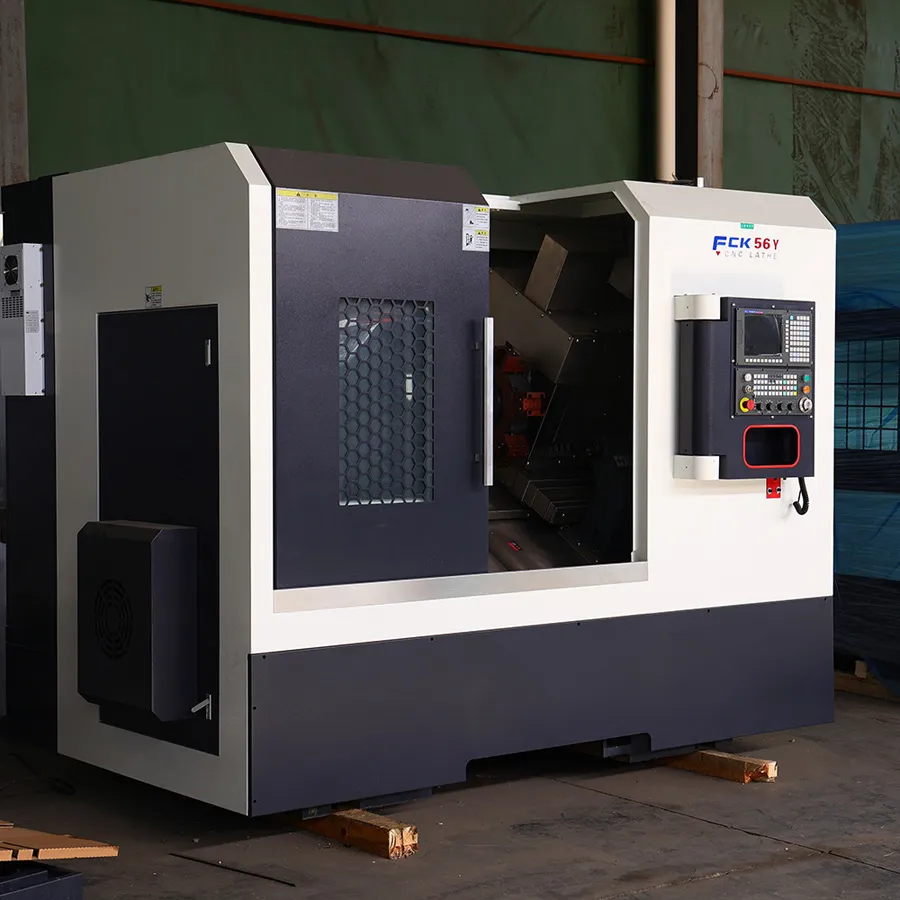

FCK56 Schrägbett-CNC-Drehmaschineist eine Hochleistungsdrehmaschine, die für die Präzisionszerspanung von Metall und industrielle Anwendungen entwickelt wurde. Mit einer starren Schrägbettstruktur gewährleistet es hervorragende Stabilität, hohe Genauigkeit und hervorragende Spanabfuhreffizienz.

Ausgestattet mit einer fortschrittlichen CNC-Steuerung eignet sich die Maschine für die Bearbeitung komplexer Teile mit hoher Präzision und ist somit ideal für Automobilkomponenten, Teile für die Luft- und Raumfahrt, den Maschinenbau und die allgemeine metallverarbeitende Industrie.

Das robuste-Spindeldesign und die breiten Führungsbahnen sorgen für hervorragende Steifigkeit und Haltbarkeit und ermöglichen eine stabile Leistung auch unter schwierigen Schnittbedingungen. Sein kompaktes Layout und ergonomisches Design verbessern den Bedienerkomfort und die Produktionseffizienz.

Die multifunktionale CNC-Drehmaschine der FCK56-Serie ist eine von unserem Unternehmen eingeführte japanische Technologie zur Produktion von Hochgeschwindigkeits-Präzisions-CNC-Bearbeitungsgeräten. Die Hauptbestandteile sind Produkte namhafter Hersteller im In- und Ausland, die Schlüsselbestandteile sind importierte Präzisions-Pentaeder-Bearbeitungszentren, um die Fertigungsgenauigkeit sicherzustellen.

Werkzeugmaschinenstruktur 1. Multifunktionale CNC-Drehmaschine der Serie FCK56, Bett mit Kastenstruktur und starkem Gusseisen (HT-300), Gusstechnologie, Verwendung eines hochpräzisen Bearbeitungszentrums nach Abschluss der Spannbearbeitung. Daher zeichnet es sich durch eine starke Gesamtsteifigkeit, eine gute Beibehaltung der Genauigkeit der Werkzeugmaschine und eine hohe Zuverlässigkeit aus. . 2. Das Bett verfügt über ein hochsteifes 30-Grad-Integralbett mit schräger Rückseite, bequeme Spanabfuhr, mit Trennspüle, vollständige Eliminierung von Leckagen und einfache Wartung.

Die multifunktionale CNC-Drehmaschine der Serie Knife Post FCK56 verfügt über einen servohydraulischen Werkzeughalter mit 12 Stationen (optionaler Elektrowerkzeugturm). Der Werkzeughalter kann in jeder Position des Schneidkopfs ausgetauscht werden. Die Werkzeugwechselgeschwindigkeit ist schnell (die Werkzeugwechselzeit beträgt 0,25 Sekunden). Wiederholpositionierungsgenauigkeit der Werkzeughalterdrehung 0,003 mm.

Spindel 1. Multifunktions-CNC-Drehmaschine der Serie FCK56- verfügt über eine Spindeleinheitsstruktur mit hoher Steifigkeit.. 2. Die innere geschlossene Fettschmierung der Spindel kann den stabilen Betrieb der Spindel bei hoher Geschwindigkeit gewährleisten.. 3. Der Hauptwellenmotor verfügt über einen AC-Servomotor mit stufenloser Drehzahl und einer Leistung von 11 kW Vibration. 5. Mit einem hydraulischen Spannfutter mittlerer Bohrung (optional massiv) und einem Hochgeschwindigkeitszylinder und ausgestattet mit einem Fußschalter ist das Spannen des Werkstücks bequem, sicher und zuverlässig.

Antrieb der X- und Z-Achse

1. X4010, Z-Achsen-Vorschubübertragung 4010 mit großem Durchmesser aus Taiwan-Silber, hoher Präzision (C3-Niveau) sowie Vordruck und Vorzug. 2. verwenden einen Servomotor, Motordrehmoment der

2. Die Reitstockführungsschiene besteht aus einem hochpräzisen Taiwan Dinghan-Drahtmaß (Taiwan und Nivellierungsgenauigkeit), um die beste Kombination aus Maschinenvorschubgenauigkeit und Steifigkeit zu gewährleisten. . 6. Hydrauliksystem Das Hydrauliksystem der Werkzeugmaschine verwendet importierte Komponenten zur Steuerung des variablen Pumpensystems, um die größtmögliche Energieeinsparung der Werkzeugmaschine zu gewährleisten. Vii. Schmiersystem Zentralschmiersystem, Kugelumlaufspindel und automatische Zwangsschmierung der Führungsschiene, um die schnelle Bewegung der Maschine und eine hohe Positionierungsgenauigkeit zu gewährleisten. 750 effektive Bearbeitungslänge 420/1200 effektive Bearbeitungslänge 870

Unsere neuesten Projekte









12-Stationen-Power-Revolver mit lebenden Werkzeugen. Die echte Y-Achse in Kombination mit einem 12-Stationen-Power-Revolver ermöglicht Drehen, Fräsen, Bohren und Gewindeschneiden in einer einzigen Aufspannung. Eliminiert sekundäre Bedienfehler bei komplexen oder exzentrischen Geometrien.

Ausgestattet mit Hochgeschwindigkeitsköpfen mit 0 Grad (axial) und 90 Grad (radial). Bewältigt komplexe Bearbeitungsaufgaben an Stirn- und Seitenflächen ohne tote Zonen.

45-Grad-integrierte Gussstruktur mit einem niedrigeren Schwerpunkt. 30% höherer Dämpfungskapazität für schweres Schneiden-. Die durch Schwerkraft-unterstützte Spanabfuhr eignet sich perfekt für die kontinuierliche automatisierte Produktion.

Speziell entwickelt für hochpräzise Werkstücke mit mehreren{0}Prozessen wie Automobilteilen, medizinischen Implantaten und Steckverbindern für die Luft- und Raumfahrt.







KND High-End-CNC-System Der Gipfel der Kosten--Leistung. Schnelle Reaktion und äußerst intuitive Benutzeroberfläche. Es bietet eine perfekte Balance zwischen hochpräziser Bearbeitung und optimierten Investitionskosten.
