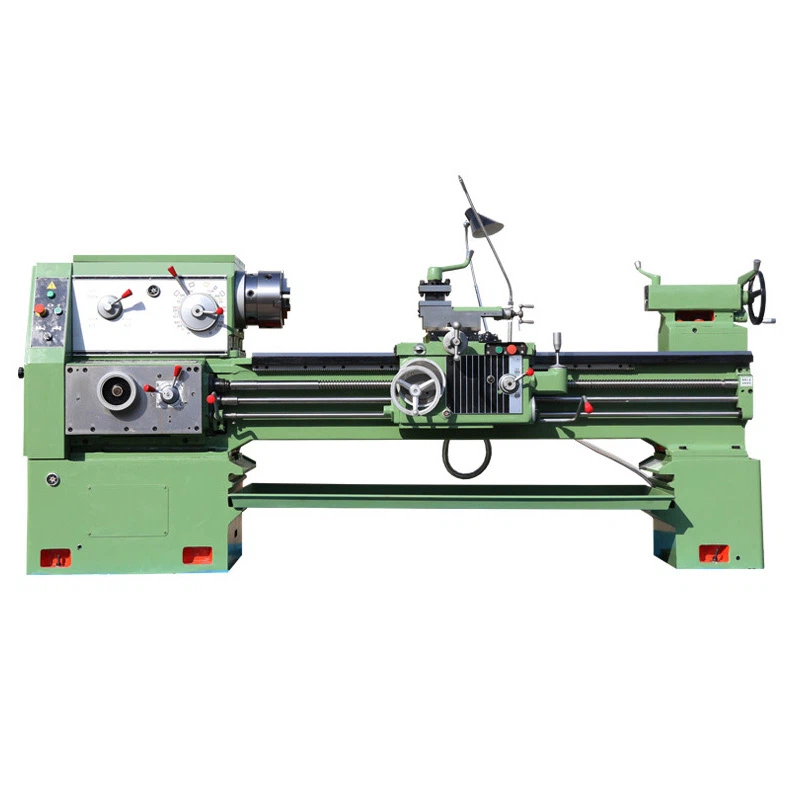

Die Mehrzweck-Horizontaldrehmaschine der CA-Serie eignet sich zum Drehen innerer und äußerer zylindrischer Flächen, konischer Flächen und anderer rotierender Flächen sowie zum Schneiden verschiedener Gewinde mit metrischer, Zoll-, Modul- und diametraler Steigung. Es kann auch Bohren und Ölnutenbearbeitung durchführen. Es handelt sich um eine äußerst vielseitige horizontale Drehmaschine, die häufig für die Massenproduktion verschiedener wellen- und scheibenförmiger Teile eingesetzt wird.

Das herkömmliche Drehmaschinenbett dieser Serie ist mit einer Führungsschienenbreite von 400 mm breiter als das herkömmlicher Drehmaschinen und bietet so eine hohe Steifigkeit. Die Führungsschienenoberflächen sind mittelfrequenzgehärtet und gewährleisten so Langlebigkeit und Verschleißfestigkeit.

Die konventionelle Drehmaschine lässt sich dank zentraler Steuerung einfach bedienen und der Schlitten ist mit einem Eilgangmechanismus ausgestattet. Es verfügt über einen einzigen-Griff und eine intuitive Bedienung für Benutzerfreundlichkeit.

Sowohl die strukturelle Steifigkeit als auch die Übertragungssteifigkeit der Maschine sind höher als bei gewöhnlichen Drehmaschinen, was zu einer hohen Leistungsausnutzung und einer Eignung für schwere Zerspanung führt.

Bevor die konventionelle Drehmaschine das Werk verlässt, wird sie gemäß den Prüfverfahren einer strengen Inspektion unterzogen und anspruchsvollen Schneidtests unterzogen, um eine hervorragende Präzisionsstabilität und Verarbeitungszuverlässigkeit sicherzustellen.

Technische Parameter

Spezifikation	Einheit	CA61(2)40	CA61(2)50	CA61(2)61
Max. übers Bett schwingen	mm	400	500	610
Über die Lücke schwingen	mm	(630)	(720)	(830)
Effektive Länge der Lücke	mm	(210)
Max. Länge des Werkstücks	mm	1000 1500 2000 3000
Max. Über den Wagen schwenken	mm	210	300	370
Spindelbohrung	mm	52 / 80	52 / 80 / 105	52 / 80 / 105
Spindelkegel		MT 6
Spindelgeschwindigkeit	U/min	11-1600 24Arten
Anzahl der Längsvorschübe	Art	64
Längsvorschubbereich - normal	mm/U	0.08-1.59
Längsvorschubbereich - in Ordnung	mm/U	0.028-0.054
Der Längsvorschub war - grob	mm/U	1.71-6.33
Anzahl der Quervorschübe	Art	64
Quervorschub - normal	mm/U	0.04-0.79
Quervorschub - in Ordnung	mm/U	0.014-0.027
Quervorschub - grob	mm/U	0.86-3.16
Schnelle Längsbewegungsgeschwindigkeit des Werkzeughalters	m/min	4
Eilganggeschwindigkeit des Werkzeughalters	m/min	2
Max. Hub des oberen Werkzeughalters	mm	140
Max. horizontaler Hub des Werkzeughalters	mm	320	320	367
Drehwinkel des Revolver-Drehtisches	-	±90 Grad
Größe des Werkzeugschafts	mm	25×25
Reitstockspindeldurchmesser	mm	75
Konus der Mittelbohrung der Reitstockspindel	-	MT 5
Max. Hub der Reitstockspindel	mm	150
Auswahl an metrischen Gewinden	mm	44 Arten, 1-192
Auswahl an Zollgewinden TPI		21 Arten, 2-24
Auswahl an Modulfäden	mm	39 Arten, 0,25-48
Sortiment an diametralen Gewinden DP	DP	37 Arten, 1-96
Breite des Bettgitters	mm	400
Hauptmotor	kW	7.5
