Wie funktioniert eine Drahterodiermaschine?

Im Bereich der Präzisionsfertigung gilt die Drahterodiermaschine als Eckpfeiler der Technologie und bietet beispiellose Genauigkeit und Vielseitigkeit. Als führender Anbieter vonDrahterodiermaschineIch freue mich darauf, in die Feinheiten der Funktionsweise dieses bemerkenswerten Geräts einzutauchen.

Die Grundlagen des Drahterodierschneidens

Die Drahterosion (EDM) ist ein nicht-traditionelles Bearbeitungsverfahren, bei dem elektrische Entladungen oder Funken zum Durchschneiden elektrisch leitender Materialien verwendet werden. Im Gegensatz zu herkömmlichen Bearbeitungsmethoden, die zum Abtragen von Material auf mechanische Kraft angewiesen sind, nutzt das Drahterodieren die durch Funken erzeugte Wärmeenergie.

Der Prozess beginnt mit einem dünnen Draht, typischerweise aus Messing oder Kupfer, der als Elektrode fungiert. Dieser Draht wird kontinuierlich durch das Werkstück geführt und erzeugt so eine Schnittbahn. Das Werkstück und der Draht werden in eine dielektrische Flüssigkeit, meist entionisiertes Wasser, getaucht. Die dielektrische Flüssigkeit dient mehreren Zwecken: Sie kühlt den Draht und das Werkstück, spült die beim Schneidvorgang entstehenden Rückstände weg und hilft bei der Kontrolle der elektrischen Entladungen.

Das Funktionsprinzip

Erzeugung elektrischer Entladungen

Sowohl an der Drahtelektrode als auch am Werkstück ist eine elektrische Stromversorgung angeschlossen. Beim Anlegen eines Hochspannungsimpulses entsteht zwischen Draht und Werkstück ein elektrisches Feld. Mit abnehmendem Abstand zwischen Draht und Werkstück nimmt die elektrische Feldstärke zu. Sobald die Feldstärke einen kritischen Punkt erreicht, zerfällt die dielektrische Flüssigkeit und es entsteht eine elektrische Entladung, ein Funke.

Diese Funken haben extrem hohe Temperaturen, die bis zu 10.000 Grad Celsius erreichen. Die starke Hitze verdampft und schmilzt an der Funkenstelle eine kleine Menge des Werkstückmaterials. Das geschmolzene und verdampfte Material wird dann von der dielektrischen Flüssigkeit weggespült und hinterlässt einen kleinen Krater auf der Werkstückoberfläche.

Drahtbewegung und Schneidweg

Der Draht wird durch eine Reihe von Führungen durch das Werkstück geführt. Diese Führungen sorgen dafür, dass der Draht gerade bleibt und dem gewünschten Schnittpfad folgt. Der Schneidpfad wird in das Steuerungssystem der Maschine programmiert, das auf CAD-Modellen (Computer Aided Design) basieren kann. Die Maschine bewegt den Draht entlang der programmierten Bahn und erzeugt so einen präzisen Schnitt im Werkstück.

Der Draht wird kontinuierlich von einer Spule zugeführt, um sicherzustellen, dass immer ein frischer Drahtabschnitt das Werkstück berührt. Dies trägt dazu bei, die Schneideffizienz und -genauigkeit aufrechtzuerhalten, da der Draht mit der Zeit verschleißen kann.

Kontrolle und Präzision

Moderne Drahterodiermaschinen sind mit fortschrittlichen Steuerungssystemen ausgestattet, die ein hohes Maß an Präzision ermöglichen. Das Steuerungssystem kann die Pulsparameter wie Pulsdauer und -frequenz anpassen, um den Schneidprozess zu optimieren. Es kann auch die Drahtvorschubgeschwindigkeit, die Drahtspannung und die Geschwindigkeit der Maschinenachsen steuern.

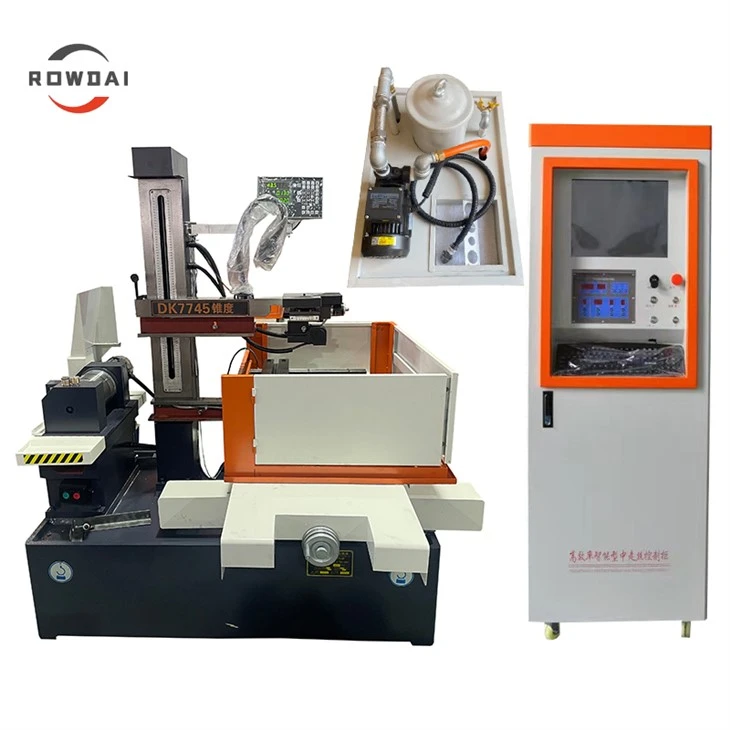

high speed wire cutting machine wire edm cutting machine

Dieses Maß an Kontrolle ermöglicht es der Maschine, komplexe Formen mit extrem hoher Genauigkeit zu schneiden, oft innerhalb einer Toleranz von wenigen Mikrometern. Dies macht die Drahterodiermaschine ideal für Anwendungen, bei denen es auf Präzision ankommt, beispielsweise in der Luft- und Raumfahrt-, Medizin- und Automobilindustrie.

Vorteile des Drahterodierschneidens

Präzision und Genauigkeit

Wie bereits erwähnt, bietet das Drahterodieren eine außergewöhnliche Präzision. Es kann komplizierte Formen und Merkmale schneiden, die mit herkömmlichen Bearbeitungsmethoden nur schwer oder gar nicht zu erreichen wären. Dadurch eignet es sich für die Herstellung von Teilen mit engen Toleranzen, wie z. B. Zahnrädern, Matrizen und Formen.

Materialvielfalt

Drahterodieren kann ein breites Spektrum elektrisch leitender Materialien schneiden, darunter Metalle wie Stahl, Aluminium, Titan und Kupfer sowie harte Materialien wie Hartmetall und Wolfram. Diese Vielseitigkeit macht es zu einem wertvollen Werkzeug in verschiedenen Branchen.

Keine mechanische Belastung

Da beim Drahterodieren elektrische Entladungen statt mechanischer Kraft zum Schneiden des Materials verwendet werden, entsteht keine mechanische Belastung für das Werkstück. Dies ist besonders bei empfindlichen oder spröden Materialien von Vorteil, da es die Gefahr von Verformungen oder Rissen verringert.

Anwendungen des Drahterodierschneidens

Luft- und Raumfahrtindustrie

In der Luft- und Raumfahrtindustrie wird Drahterodieren zur Herstellung von Komponenten wie Turbinenschaufeln, Triebwerksteilen und Strukturbauteilen eingesetzt. Die hohe Präzision und die Fähigkeit, komplexe Formen zu schneiden, machen es zur idealen Wahl für diese kritischen Anwendungen.

Medizinische Industrie

Im medizinischen Bereich wird Drahterodieren zur Herstellung chirurgischer Instrumente, Implantate und anderer medizinischer Geräte eingesetzt. Die Präzision und Sauberkeit des Schneidprozesses stellen sicher, dass die Teile den strengen Qualitätsstandards entsprechen, die in der Medizinbranche gefordert werden.

Werkzeug- und Formenbau

Drahterodieren wird häufig im Werkzeug- und Formenbau zur Herstellung von Gussformen, Matrizen und Stempeln eingesetzt. Die Fähigkeit, harte Materialien mit hoher Präzision zu schneiden, ermöglicht die Herstellung hochwertiger Werkzeuge, die in Massenproduktionsprozessen eingesetzt werden können.

UnserHochgeschwindigkeits-Drahtschneidemaschine

Als Lieferant von Drahterodiermaschinen bieten wir eine Reihe hochwertiger Maschinen anHochgeschwindigkeits-Drahtschneidemaschinedie auf die vielfältigen Bedürfnisse unserer Kunden zugeschnitten sind. Unsere Maschinen sind mit den neuesten Technologien und Funktionen ausgestattet und gewährleisten Hochgeschwindigkeitsschneiden, hervorragende Präzision und Zuverlässigkeit.

Unsere Hochgeschwindigkeits-Drahtschneidemaschinen sind in der Lage, schneller zu schneiden, ohne dass die Genauigkeit darunter leidet. Sie sind außerdem so konzipiert, dass sie einfach zu bedienen und zu warten sind, wodurch Ausfallzeiten reduziert und die Produktivität gesteigert werden. Ob Sie ein kleiner Hersteller oder ein großes Industrieunternehmen sind, unsere Maschinen können Ihnen helfen, Ihre Produktionsziele zu erreichen.

Kontaktieren Sie uns für Kauf und Verhandlung

Wenn Sie an unseren Drahterodiermaschinen interessiert sind, laden wir Sie ein, uns für den Kauf und die Verhandlung zu kontaktieren. Unser Expertenteam unterstützt Sie gerne bei der Auswahl der richtigen Maschine für Ihre spezifischen Anforderungen. Wir können detaillierte Informationen zu unseren Produkten bereitstellen, einschließlich Spezifikationen, Preisen und Kundendienst.

Wenn Sie sich für unsere Drahterodiermaschinen entscheiden, investieren Sie in eine zuverlässige und effiziente Lösung für Ihre Fertigungsanforderungen. Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten, um Ihnen zu mehr Erfolg in Ihrem Unternehmen zu verhelfen.
